Die Verwendung von Ventilen ist in der Bergbauindustrie sehr verbreitet, die den Fluss von Flüssigkeiten steuern, die Stabilität des Systems aufrechterhalten und die Sicherheit von Arbeitern und Ausrüstung gewährleisten kann. Bergbauventil ist eine Art Ausrüstung in der Pipeline installiert, weit verbreitet in Minen, Minen und Bergbauverarbeitungsausrüstung und anderen Gelegenheiten. Im Kohlebergbau, Metallbergbau und anderen Industrien wird es häufig in Flüssigkeitsförderungsrohrleitungen, Regulierungs- und Steuerungssystemen verwendet. Aufgrund der rauen Produktionsumgebung der Bergbauindustrie ist es notwendig, die Eigenschaften Verschleißfestigkeit, Korrosionsbeständigkeit, Hochtemperaturbeständigkeit, gute Dichtung und Haltbarkeit zu haben, um den normalen Betrieb der Ausrüstung und die sichere Produktion sicherzustellen.

Für Benutzer ist die Wahl des richtigen Ventils einer der Schlüsselfaktoren, um den normalen Betrieb der Ausrüstung und die Produktionssicherheit zu gewährleisten. Ihre Konstruktion, Herstellung und Anwendung hängen direkt mit der Produktionseffizienz, Qualität und Sicherheit von Minen zusammen. Neben Qualitäts- und Sicherheitsanforderungen sind auch bestimmte Anforderungen an Energieeinsparung und Umweltschutz zu erfüllen. Aisenberg Valves engagiert sich für kontinuierliche Forschung, Konstruktion, Fertigung und Entwicklung, um einen besseren Einsatz im Bergbau und Kohlebergbau zu ermöglichen. Aisenberg Hochdruck-Flachschieber entwarf einerseits das Umleitungsloch, mit fortschrittlicher Widerstandsreduktionsstruktur und stromlinienförmigem Design, um den Energieverbrauch zu reduzieren und die Effizienz zu verbessern; Auf der anderen Seite werden das Sprüh-Hartmetall-Härteprozess und die Zwei-Wege-Dichtungsstruktur verwendet, um das Austreten von Flüssigkeiten und Gasen zu reduzieren, um die Umwelt und Gesundheit zu schützen.

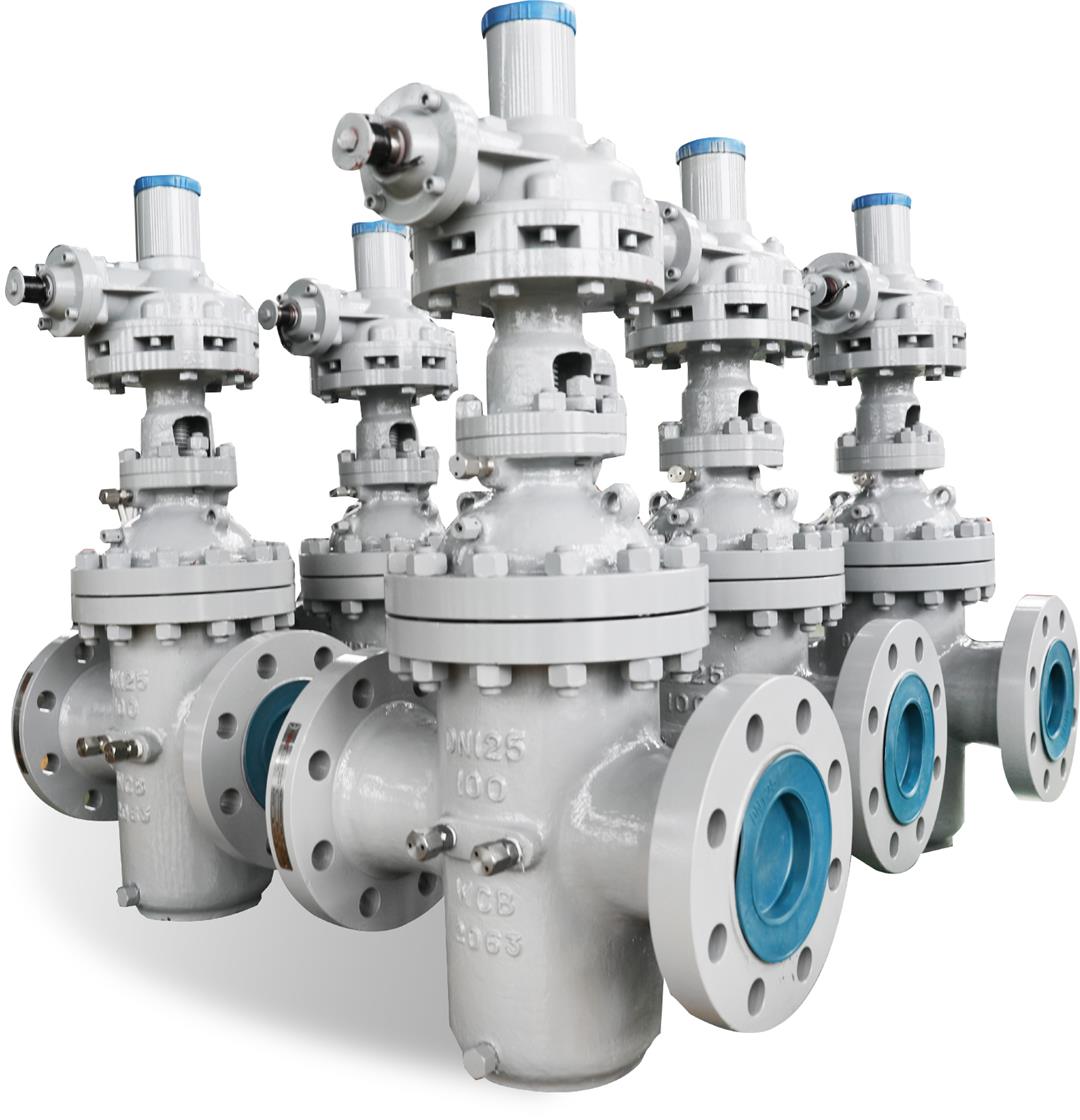

Aisenberg Mine Ventile mit Hochdruck Flachschieber

Es kann Hochdruck- und Hochtemperaturumgebung, mit Korrosionsschutz, Verschleißschutz, Explosionsschutz und langlebigen Eigenschaften widerstehen

Aisenberg Hochdruck-Flachschieber sind weiterhin innovativ und optimieren die Struktur:

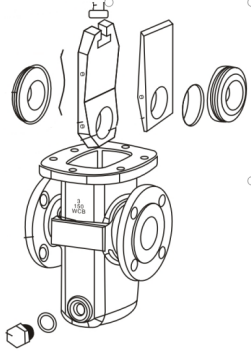

Die Auswahl des Hochdruck-Flachschiebers mit oberem Umleitungsloch wird angenommen, und das Umleitungsloch wird auf dem oberen Teil der Ventilplatte entworfen. Wenn sich der Ventilschaft nach oben bewegt, ist das Ventil geschlossen, und wenn sich der Ventilschaft nach unten bewegt, wird das Ventil geöffnet, so dass die Ventilplatte immer in Kontakt auf der Dichtungsfläche des Ventilkörpers ist, verhindert das Medium, die Dichtungsfläche zu waschen und einen Teil des Restmediums durch das obere Umleitungsloch in die obere Kammer zu bringen. Wenn das Ventil das nächste Mal geöffnet wird, wird es durch die Ventilplatte in den Kanal gebracht, um eine Ansammlung von Verstopfungen zu verhindern. Zur gleichen Zeit, um mit der möglichen Erosion und Erosion, der Ventilplatte und der Ventilkörper Dichtungsfläche fertig zu werden, wird das Spray Wolframcarbid Härteprozess verwendet.

Aisenberg Hochdruck Flachschieber Vorteile:

√ Der Ventilsitz wird durch O-Ring und die schwimmende Ventilsitzstruktur mit Vorspannkraft versiegelt, so dass der Ventileinlass und -auslass bidirektional versiegelt sind; Und das Öffnungs- und Schließmoment der Struktur ist nur 1/2 des gewöhnlichen Ventils, das das Ventil leicht öffnen und schließen kann.

√ Das Tor des Ventils mit dem oberen Umleitungsloch, ob vollständig geöffnet oder vollständig geschlossen, ist immer konsistent mit der Dichtungsoberfläche, und die Dichtungsoberfläche wird nicht direkt durch das Medium gewaschen, wodurch die Lebensdauer verlängert wird.

√ Das Ventil nimmt die Verpackungsstruktur mit Selbstdichtungsfähigkeit an, keine Notwendigkeit, häufig einzustellen, das Öffnen und Schließen sind sehr leicht, und die Dichtung ist zuverlässig, der Stopfkasten ist mit einer zusätzlichen Dichtungsfett-Einspritzstruktur ausgestattet, die Dichtungsleistung ist absolut zuverlässig, erreicht wirklich Nullleckage; Es löst das Problem, dass die Verpackung des allgemeinen Ventils am wahrscheinlichsten ausläuft.

√ Wenn das Ventil geschlossen ist, kann der hohe Druck in der inneren Kammer automatisch entfernt werden (siehe Arbeitsprinzipdiagramm für Details), um einen sicheren Gebrauch zu gewährleisten.

Aisenberg Hochdruck Flachschieber Funktionsprinzip:

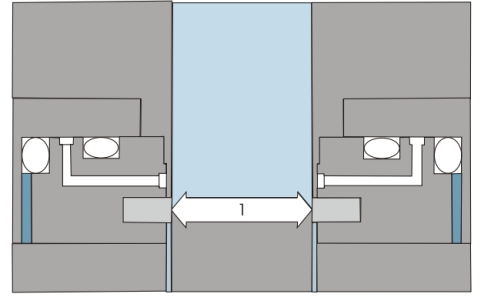

→  Wenn der Innendruck des Ventils gleich ist (1), wird das Tor geschlossen, und der PTFE-Dichtring auf der Oberfläche des Sitzes bildet eine Anfangsdichtung, die beide Seiten des Tores bei jedem Öffnen oder Schließen des Ventils reinigt.  (Abbildung 1);

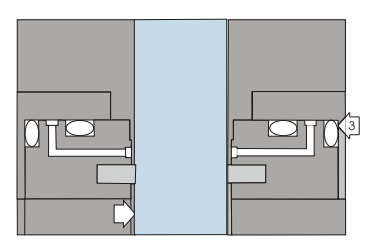

→  Wenn Rohrdruck auf das Ventil ausgeübt wird (2), wirkt der Druck auf das Tor und zwingt es nahe an den PTFE-Ring auf dem Auslasssitz, komprimiert es, bis das Tor auf dem Stahlsitz stoppt, so dass eine doppelte Dichtung gebildet wird, zuerst eine PTFE-Metall-Dichtung, dann eine Metall-Metall-Dichtung, und der Sitz wird auch fest in die Nut gedrückt, an dieser Stelle (3)○ Ring verhindert jeden rückwärtigen Medienfluss. (Abbildung 2)

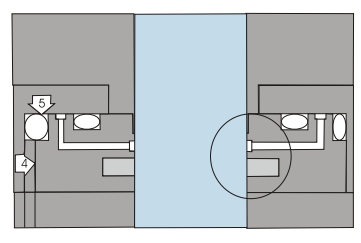

→  Nach Druckentlastung der Ventilkammer wird eine Einlassdichtung gebildet, und der Rohrdruck wirkt auf den Einlasssitz (4), wodurch er sich zum Tor hin bewegt, dann wird eine PTFE-Dichtung auf dem Metall gebildet, gleichzeitig bildet der 0-Ring (5) eine feste Dichtung mit der Sitznut. (Abbildung 3)

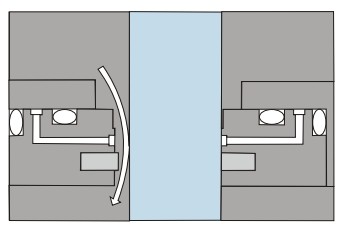

→ Das Ventil gibt automatisch Überdruck frei. Wenn der Ventilkammerdruck aufgrund der thermischen Ausdehnung größer als der Rohrdruck ist, wird der Überdruck, der durch den Einlasssitz in die Nutventilkammer gedrückt wird, in das Rohr zwischen Sitz und Tor abgegeben. (Abbildung 4)

Wir arbeiten noch daran.

Die Entwicklung der Aisenberg Bergbauventiltechnologie hört nicht auf, einschließlich der Verwendung neuer Materialien und der Aktualisierung von Industriestandards, Sicherheit und Leckageprävention ist die Haupttreiber. Endbenutzer profitieren von sichereren und längeren Lebenszyklen zu niedrigeren Kosten.
