01 Anwendung

Luftzerlegungskälteindustrie

02 Projektname

Aisenberg Benutzerprojekt: Austausch des Feldes Doppel Exzenter Absperrklappe Projekt

03 Herausforderungen

● Der Einstelldruckunterschied ist groß, 3MPa vor dem Ventil, 0.01MPa nach dem Ventil

● Anforderungen an die Dichtungsstufe V

● Das Medium ist Hochgeschwindigkeitsgas, und die Dichterosion ist ernst

● Begrenzter Bauraum vor Ort

04 ASBG-Lösungen

Arbeitszustand: Mittel: Stickstoff, Durchflussrate: 10000 ~ 12000Nm3 / h, Druck: 3MPa vor dem Ventil, 0,01MPa nach dem Ventil, Temperatur: 20 ℃ Entsprechend den Feldbedingungen wird das Produkt unabhängig von Aisenberg entwickelt - ein vollmetallisches Dichtungsschmetterlingsventil angenommen, das auf der Grundlage dieses Produkts flexibel angepasst werden kann und das Feldschmerzpunkt-Problem vollständig lösen kann:

√ Erhöhen Sie die Drosselklappenscheibe: der Druckunterschied der Feldeinstellung ist groß und stützt sich auf das dreifach versetzte Absperrklappenventil, um einen einzelnen Buck zu erreichen, erhöhen Sie die Drosselklappenscheibe für sekundären Buck, um das Ventil vor 3MPa, 0.01MPa hinter den Ventilarbeitsbedingungsanforderungen zu erfüllen;

√ Die Dichtungsoberfläche besteht aus Metallmaterial, um bidirektionale volle Druckdifferenz und Nullleckage zu erreichen, die die Anforderungen der Dichtungsstufe V vor Ort erfüllen und das ernsthafte Problem der Dichtungserosion lösen kann;

√ kundenspezifisches Zubehör vor Ort; Aisenberg individualisiert flexibel passende konzentrische Reduzierrohre und passende Flansche je nach Standort für die Installation vor Ort.

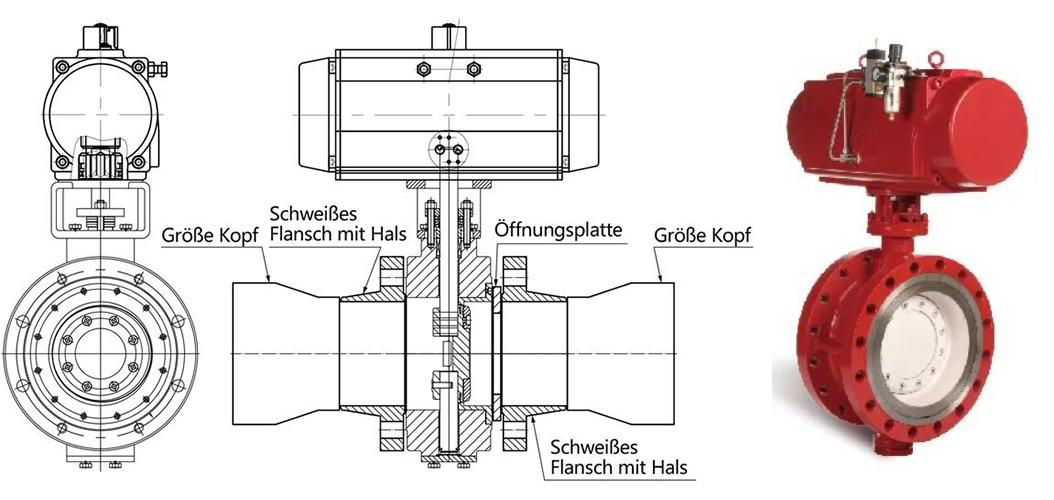

Aisenberg Dreifach Offset Absperrklappe mit Vollmetallsitz Dreifach Offset Absperrklappe

Es hat die Eigenschaften von zuverlässiger Verstellleistung, kleinem Schließmoment, guter Schneidleistung, Null Leckage, breitem Anwendungsbereich und langer Lebensdauer

Aisenberg Vollmetall versiegelte dreifache Absperrklappe Eigenschaften:

(1) Einzigartige Struktur, klein und leicht, flexible Operation, arbeitssparend und bequem;

(2) Zuverlässige Abdichtung, die Verwendung von Ganzmetallmaterialien, Oberflächennitrierbehandlung oder Oberflächenschweißen STL-Legierung, kann Gas-VI-Dichtung erreichen, Oberflächenerosionsbeständigkeit versiegeln, effektiv die Lebensdauer des Ventils verlängern;

(3) Der Sitz und der Scheibendichtungsring sind gespaltener Entwurf, austauschbar, einfach zu warten;

(4) Das Ventil kann auf bidirektionale Dichtungsbedingungen angewendet werden;

(5) Der Ventilstamm ist eine Keilverbindung, die Kraft ist gleichmäßig, und es besteht keine Gefahr, den Stiftschlüssel zu schneiden.

(6) Die Verpackungsstruktur nimmt die Entwurfsstruktur mit Schmetterlingsfeder an, die den Verpackungsverlust automatisch ausgleichen kann.

(7) Es kann als Schalter oder als Einstellung verwendet werden, die Einstellleistung ist zuverlässig, die Strömungseigenschaften neigen dazu, gleicher Prozentsatz zu sein, und das Einstellungsverhältnis ist 100:1;

(8) Breite Palette von Anwendungen, kann auf Hochtemperaturmedien angewendet werden, aber auch passend für Niedertemperaturmedien;

(9) Hoher Plattformentwurf: Die Treiberinstallationsplattform, die nach ISO5211-Standard entworfen wurde, kann direkt mit allen Arten von Treibern installiert werden.

05 Benutzerfeedback

Aisenberg All-Metall-Dreifach-Offset-Schmetterlingsventil läuft seit mehr als einem Jahr auf der Benutzerstelle, die Kontrollgenauigkeit und Stabilität des Systems wurden überprüft, der Feldverbrauchseffekt ist gut, ohne Anomalien, die Produktionseffizienz wurde erheblich verbessert und wurde einstimmig vom Benutzer anerkannt.

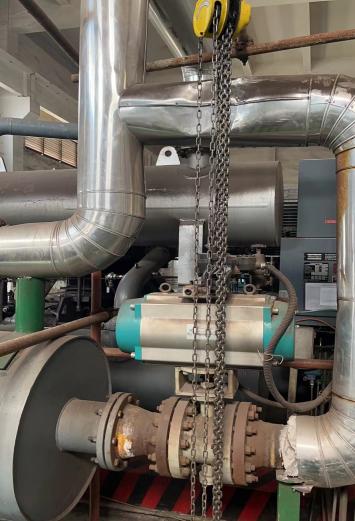

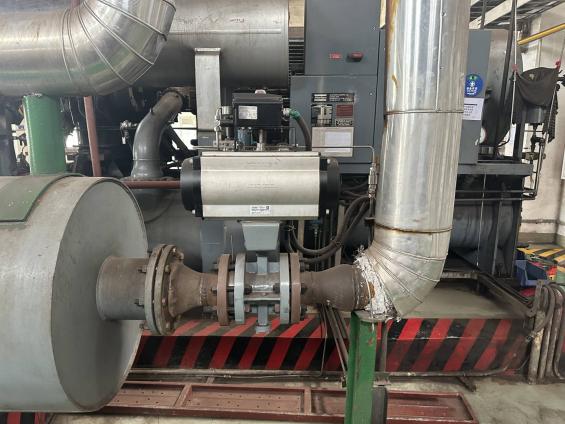

Vorher	nach Renovierung

Foto Quelle: Aisenberg ein Nutzer vor und nach der Standorttransformation

06 Lösungswert

Aisenberg Vollmetallsitz Dreifach Offset Absperrklappe eignet sich für hohe Temperaturen, hohen Druck oder spezielle Arbeitsbedingungen, da eine Komponente verwendet wird, um Rohrleitungssysteme ein- und auszuschalten und Durchflussregelung ist weit verbreitet in Erdöl, Chemie, Metallurgie, Wasserkraft, Lufttrennausrüstung und vielen anderen Bereichen verwendet worden. Es kann verwendet werden, um den Fluss verschiedener Arten von Flüssigkeiten wie Gas, Wasser, Dampf, verschiedene korrosive Medien, Schlamm, Öl, flüssiges Metall und radioaktive Medien zu steuern.

Aisenberg Vollmetallsitz Dreifach versetzte Absperrklappe als technologisch fortschrittliche Absperrklappe, ‌ bei Verwendung als Ein-Aus-Ventil, ‌ kann Schieber und Kugelhahn ersetzen; ‌ Bei der Verwendung der Regelung des Durchflusses, ‌ kann das Kugelregelventil ersetzen, ‌ dadurch die Effizienz und Sicherheit der industriellen Produktion zu verbessern. Durch seine breiten Anwendungsbereiche und die hohen Leistungsmerkmale, ‌ ist von großem Wert und Bedeutung für die industrielle Produktion. ‌ spielt eine unverzichtbare Rolle bei der Verbesserung der Produktionseffizienz, ‌ Gewährleistung der Produktqualität, ‌ oder Aufrechterhaltung der Arbeitssicherheit und Umweltfreundlichkeit.
