01 Anwendung

Fluorchemische Industrie mit hochreinem HF (Fluorwasserstoff) Gas, hochreiner TFA (Trifluoressigsäure) Flüssigkeit

02 Projektname

Aisenberg ein Benutzerprojekt

03 Herausforderungen

● Die Steuerventilflussrate ist sehr niedrig, was eine hohe Verstellgenauigkeit erfordert

● Die mit dem Medium in Berührung kommenden Teile dürfen keine Metallpräsenz aufweisen

● Das Ventil als Ganzes ist verboten von Öl und Wasser

● Das Medium ist sehr flüchtig und stark korrosiv

● Feldregelventile haben keine lange Lebensdauer und müssen alle drei Monate ausgetauscht werden.

04 ASBG-Lösungen

Arbeitsbedingungen: Medium: Hochreines HF (Wasserstofffluorid) Gas, hochreines TFA (Trifluoressigsäure) Flüssigkeit, Druck: 0.1~0.4MPa, Arbeitstemperatur: -5~70℃, kleine Durchflussregelung. Entsprechend den Feldbedingungen hat Aisenberg auf Basis des balgengefüllten Regelventils eine neue Mikrostrom-Stopfenstruktur entworfen und entwickelt, um das Schmerzpunktproblem zu lösen. Die Struktur hat folgende Vorteile:

(1) Der Ventilkörper ist mit importiertem PFA ausgekleidet, und der Stecker und der Balg werden zu einem Körper geformt, um sicherzustellen, dass kein Metall mit dem Medium in Kontakt kommt, und die inneren Teile sind integrierte Verarbeitung, mit stabiler Struktur und ohne Leckpunkt;

(2) Der Ventilstecker besteht aus TFM-PTFE-Material mit Anti-Kompression und stabiler Leistung. Entsprechend der Berechnung der Standortarbeitsbedingungen ist das Nenn-Cv des von uns entworfenen Regelventils 0.04, und der Stecker ist als V-förmige Steckerstruktur mit einer Nut ausgelegt;

(3) Der Stecker befindet sich während des gesamten Hubs in der Sitzführungshülse, um sicherzustellen, dass das Regelventil hochwertige Einstelleigenschaften aufweist, wenn sich Temperatur und Druck ändern;

(4) Der innere Stecker ist in der Metallauskleidung verschachtelt, und der Ventilstamm ist direkt mit der Metallauskleidung verbunden, um sicherzustellen, dass die Antriebsausgangskraft direkt auf die Dichtfläche des Steckers wirkt, um eine zuverlässige Abdichtung sicherzustellen;

(5) Faltenbalgdichtung, die doppelte Dichtungsstruktur verpackt, um sicherzustellen, dass die Gesamtdichtung des Ventils zuverlässig ist.

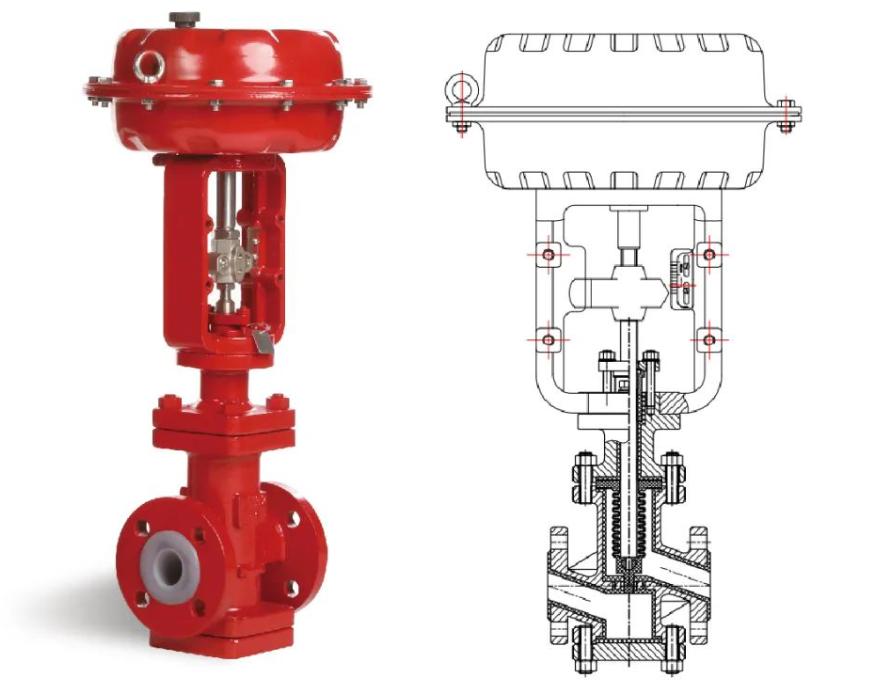

Aisenberg Regelventil Serie Micro Durchflussregelventil

Es hat die Eigenschaften der genauen Anpassung, der kleinen Größe, des geringen Gewichts, der hohen Dichtungsleistung, der kompakten Struktur und der einfachen Wartung, der langen Lebensdauer usw.

05 Benutzerfeedback

Aisenberg Mikro-Durchflussregelungsventil in Aisenberg ein Benutzerprojekt Standort läuft seit mehr als einem Jahr, die Steuergenauigkeit und Stabilität des Systems wurde überprüft, die Produktionseffizienz wurde deutlich verbessert, die einstimmige Anerkennung des Benutzers.

06 Lösungswert

Aisenberg Micro Flow Control Ventile bieten der Industrie genaue und stabile Flüssigkeitsregelungslösungen zur Verbesserung der Produktionseffizienz und Produktqualität. Es hat auch eine gute Umweltleistung, kann den Energieverbrauch effektiv senken und Emissionen reduzieren und zu einer nachhaltigen Entwicklung beitragen.

Aisenberg Micro Durchflussregelventil ist ein genaues Durchflussregelgerät, das eine breite Palette von Anwendungen und Marktanforderungen hat. Aisenberg wird sich in Bezug auf Materialauswahl, Tragwerksplanung und Funktionserweiterung weiter innovieren und weiterentwickeln. Mit der kontinuierlichen Entwicklung und dem Fortschritt der industriellen Automatisierungstechnik werden Mikrostrom-Regelventile intelligenter, effizienter und umweltfreundlicher sein und größere Beiträge zur Entwicklung der industriellen Automatisierung leisten.
